Tiêu chuẩn nắp hố ga bao gồm nhiều hạng mục như về tải trọng, kích thước, vật liệu,…Nhằm đảm bảo những sản phẩm đã được sản xuất đạt yêu cầu. Vậy hãy tham khảo bài viết của Công Ty TNHH Cơ Khí Chế Tạo Việt Hùng để biết thêm chi tiết về tiêu chuẩn này nhé!

1. Tài liệu viện dẫn cần thiết cho các tiêu chuẩn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chuẩn nắp hố ga hiện nay. Đối với các tài liệu viện dẫn ghi năm công bố thì sẽ được áp dụng bản được nêu. Còn đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả những bản sửa đổi và bổ sung (nếu có).

• TCVN 1651-1:2008; Thép cốt bê tông – Phần 1: Thép thanh tròn trơn.
• TCVN 1651-2:2008; Thép cốt bê tông – Phần 2: Thép thanh vằn.
• TCVN 1651-3:2008; Thép cốt bê tông – Phần 3: Lưới thép hàn.
• TCVN 2361:1989; Yêu cầu kỹ thuật – Gang đúc.
• TCVN 3105:1993; Hỗn hợp bê tông nặng và bê tông nặng – Lấy mẫu, chế tạo và bảo dưỡng mẫu thử bê tông.
• TCVN 3114:1993; Bê tông nặng – Phương pháp xác định độ mài mòn bê tông.
• TCVN 3118:1993; Bê tông nặng – Phương pháp xác định cường độ nén bê tông.
• TCVN 5709:2009; Thép carbon cán nóng dùng làm kết cấu xây dựng – Yêu cầu kỹ thuật của thép.
• TCVN 6288:1997; Dây thép vuốt nguội để làm cốt bê tông và sản xuất lưới thép để làm cốt.
• TCVN 9490:2012 (ASTM C900-06); Bê tông nặng – Xác định cường độ kéo nhổ bê tông.
• TCVN 10333-1:2014; Hố ga bê tông cốt thép thành mỏng đúc sẵn – Phần 1: Hố thu nước mưa và hố ngăn mùi bê tông.
• TCVN 10333-2:2014; Hố ga bê tông cốt thép thành mỏng đúc sẵn – Phần 2: Giếng thăm hình hộp làm từ bê tông.
• ASTM D 695, Test method for compressive properties of rigid plastics (Phương pháp xác định cường độ chịu nén của loại nhựa cứng).
• ASTM D 790, Test method for flexural properties of unreinforced and reinforced plastics and electrical insulating materials (Phương pháp xác định cường độ chịu uốn của nhựa có cốt hoặc không có cốt và những loại vật liệu cách điện).

► Ưu điểm của nắp hố ga bằng gang

2. Tiêu chuẩn nắp hố ga về khả năng chịu tải

Tiêu chuẩn nắp hố ga Châu Âu quy định yêu cầu kỹ thuật cho thiết kế, phương pháp thử đối với tất cả các loại nắp hố ga, cả nắp bể và song chắn rác.

3. Yêu cầu về vật liệu sử dụng để sản xuất nắp hố ga

Theo tiêu chuẩn nắp hố ga thì yêu cầu vật liệu sử dụng để sản xuất như sau:

• Gang dùng để chế tạo sản phẩm phù hợp với tiêu chuẩn TCVN 2361:1989.
• Thép các bon cán nóng dùng để chế tạo sản phẩm phù hợp với tiêu chuẩn TCVN 5709:2009.
• Bê tông phải đảm bảo cường độ chịu nén theo thiết kế nhưng không được nhỏ hơn 25 MPa đối với loại A15 và không được nhỏ hơn 45 MPa đối với các loại còn lại.
• Cốt thép dùng để chế tạo sản phẩm phải phù hợp với tiêu chuẩn TCVN 1651-1:2008, TCVN 1651-2:2008, TCVN 1651-3:2008 và TCVN 6288:1997.
• Composite nhựa nhiệt rắn cốt sợi thủy tinh dùng để chế tạo sản phẩm và phải đảm bảo cường độ chịu nén, chịu uốn theo thiết kế. Nhưng cường độ nén thì không nhỏ hơn 180 MPa và cường độ uốn không nhỏ hơn 120 MPa.

4. Tiêu chuẩn về kích thước nắp hố ga đúc

4.1. Khung và nắp

Khung đỡ phải phù hợp với kích thước của miệng hố ngăn mùi bao gồm cả kích thước trong cộng với chiều dày thành cổ giếng theo tiêu chuẩn nắp hố ga TCVN 10333-2:2014 hoặc miệng hố ngăn mùi theo TCVN 10333-1:2014.

Đường kính của nắp hố ga có hình tròn hoặc cạnh của nắp hình vuông phải phù hợp với chiều rộng bên trong của cổ giếng theo tiêu chuẩn TCVN 10333-2:2014 hoặc miệng hố ngăn mùi theo tiêu chuẩn TCVN 10333-1:2014.

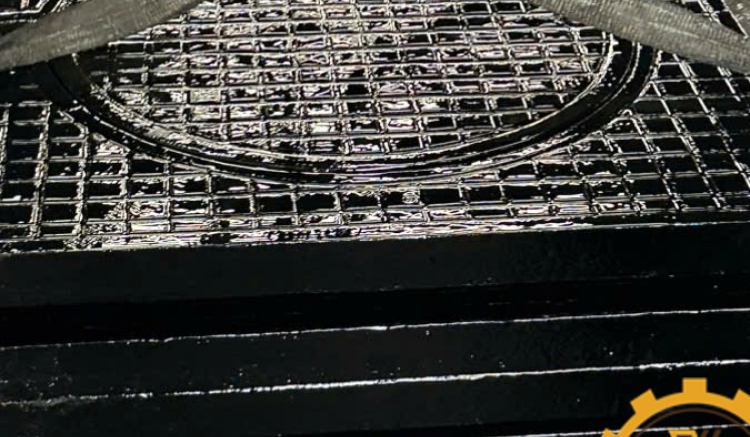

4.2. Hoa văn nổi của nắp hố

Chiều cao của hoa văn nổi chống trượt theo tiêu chuẩn nắp hố ga là:

• Từ 2 mm đến 6 mm đối với loại hố ga A 15, B 125 và C 250
• Từ 3 mm đến 8 mm đối với loại hố ga D 400, E 600 và F 900
• Tổng diện tích của hoa văn nổi chống trượt cho hố ga phải từ 10 % đến 70 % diện tích bề mặt của nắp.

4.3. Rãnh thông hơi của nắp

Tiêu chuẩn nắp hố ga rãnh thông hơn như sau:

Chiều dài rãnh thông hơi: không lớn hơn 170 mm

Chiều rộng rãnh:

• Từ 18 mm đến 25 mm đối với loại hố ga A15 và B125;
• Từ 18 mm đến 32 mm đối với các loại hố ga còn lại.

Đường kính lỗ tròn của rãnh:

• Từ 18 mm đến 38 mm đối với loại hố ga A15 và B125;
• Từ 30 mm đến 38 mm đối với các loại hố ga còn lại.

Tổng diện tích của rãnh hoặc lỗ thông hơi hố ga không được nhỏ hơn 140 cm2.

► Xưởng trực tiếp sản xuất nắp hố ga gang tại miền Trung

5. Các yêu cầu kỹ thuật về chất lượng nắp hố ga theo tiêu chuẩn EN 124

5.1. Về lỗ thông gió

Tiêu chuẩn nắp hố ga có thể được thiết kế có hoặc không có lỗ thông gió. Sử dụng nắp thông hơi, xác định tổng diện tích lỗ thông hơi bằng cách đo lỗ thông hơi bằng một vật cố định và sau đó tính tổng diện tích lỗ thông hơi so với diện tích hình tròn của kích thước lỗ thông hơi.

5.2. Về lỗ thông thủy

Lỗ thông thủy có đường kính vòng tròn nội tiếp trong khu vực thông thủy ở giữa các gờ đỡ bên trong khung nắp hố ga. Nhà sản xuất phải công bố thông số về kích thước lỗ thông thủy đầy đủ trong tài liệu về sản phẩm.

5.3. Về khe hở

Đo khe hở giữa khung và nắp hố ga/song chắn rác theo tiêu chuẩn nắp hố ga bằng cách đo kích thước khe hở lớn nhất mỗi bên. Tổng khe hở hố ga sẽ được quy định như sau:

• Nắp hoặc song chắn rác có từ 1 tới 2 phần – với kích thước thông thủy là CO ≤ 400mm thì  Sa ≤7mm; CO > 400mm thì  Sa ≤9mm;
• Nắp hoặc song chắn rác có từ 3 phần trở lên sẽ được bảo vệ bên trong khung, mỗi khe hở riêng phải nhỏ hơn hoặc bằng 5mm;
• Nắp hoặc song chắn rác có từ 3 phần trở lên sẽ không được bảo vệ bên trong khung, tổng khe hở Sa của tất cả các phần không lớn hơn 15mm.

5.4. Về chiều sâu lắp đặt

Đo chiều sâu lắp đặt mẫu thử bằng thước bằng loại kẹp đo xung quanh mẫu thử 3-6 điểm, sau đó lấy giá trị trung bình. Mức yêu cầu chiều sâu lắp đặt tối thiểu theo tiêu chuẩn nắp hố ga là 50mm, yêu cầu này không qui định cho loại D400; E600 và F900.

5.5. Việc bảo vệ nắp và giá chắn rác bên trong

Thử nghiệm tính an toàn của nắp sẽ bằng hệ thử nghiệm đo bằng lực kéo thẳng đứng. Lực kéo thẳng đứng Fv sẽ được đặt thẳng đứng trên mỗi nắp/ song chắn rác đơn bằng một dây cáp cố định ở tâm hình học và khoảng cách giữa đỉnh nắp và dây cáp là 100mm.

Sau đó kéo nắp/ song chắn rác để độ dịch chuyển h  không vượt quá 50% chiều sâu thâm nhập (max 25mm). Xác định lực kéo cực đại để đạt độ dịch chuyển và tiến hành 3 lần. So sánh các giá trị yêu cầu được tính toán theo phụ lục E thông qua diện tích thông thủy  (Fv = CA x 0.4 x 10-2 (N) – CA là diện tích thông thủy (mm2)).

5.6. Về sự tương thích và độ chắc chắn của mép bìa

Đặt và đóng khung mép bìa bằng tấm cao su có đường kính 75mm, dày 10mm và độ cứng Shore A là 60. Thực hiện khoảng 3 lần tăng tải 0-50 kN (mở nắp và khung) với tốc độ 1-5 kN / s. Sử dụng chỉ báo quay số để đo được chiều cao nghiêng tối đa. Chiều cao nâng của hố không được vượt quá 0,5 lần chiều sâu lắp đặt và tối đa không quá 25mm.

5.8. Về cách vận hành nắp thùng rác

Phải tháo, mở nắp thùng rác bằng những dụng cụ đa năng theo hướng dẫn của nhà sản xuất. Nên kiểm tra trực quan khả năng mở và gỡ bỏ theo hướng dẫn của nhà sản xuất.

5.9. Về vị trí lắp đặt nắp và song chắn

Kiểm tra trực quan vị trí lắp đặt nắp và song chắn rác phù hợp với mục đích sử dụng theo tiêu chuẩn nắp hố ga.

► Các loại nắp hố ga gang cầu thường dùng

5.10. Về khay và thùng chứa cặn

Khay chứa/ thùng chứa cặn của nắp hố ga phải được thiết kế và kiểm tra trực quan để không được ảnh hưởng đến quá trình thoát nước và thông gió kể cả khi khay/ thùng chứa cặn đầy.

5.11.Về độ phẳng của nắp hố và song chắn

Đo độ phẳng của nắp hố và song chắn bằng thước đo độ phẳng của các điểm bề mặt trên nắp hố ga và song chắn rác. Đo tối thiểu 3-6 điểm rồi sau đó lấy giá trị lớn nhất so sánh với độ phẳng yêu cầu là 1% kích thước thông thủy và không quá 6mm.

5.12. Về độ lồi lõm của song chắn

Thiết kế lồi lõm của song chắn rác theo tiêu chuẩn nắp hố ga thì không được quá 6mm.

5.13. Về khả năng chống trượt

Tổng diện tích tính toán thông qua đánh giá chiều cao của kệ tường và so với các yêu cầu, hoặc yêu cầu chống trượt theo EN 13036-4 của hố là không nhỏ hơn 35.

5.14. Về diện tích chịu lực của khung

Diện tích chịu lực của khung hố ga được thiết kế để áp lực tính toán tì lên khung Pb và không được vượt quá 7,5 N/mm2.

5.15. Về nắp hố ga có cơ cấu làm kín

Tiêu chuẩn nắp hố ga có thể được thiết kế với cơ cấu chống lại áp lực nước đẩy ngược. Trong trường hợp này khung phải được thiết kế để neo để giữ an toàn nắp chống đẩy ngược. Với nắp hố ga có cơ cấu bịt kín để ngăn mùi thì trong điều kiện không áp và thoát nước bề mặt tự chảy không được quy định trong tiêu chuẩn này

5.16. Về góc mở bản lề

Đo góc mở nắp hố ga bằng dụng cụ đo góc với độ chính xác 5o. Mức yêu cầu góc mở tối thiểu của nắp hố ga là 100o theo trục nằm ngang trừ trường hợp có thanh chống.

5.17. Về chiều dày của khung

Chiều dày tối thiểu của khung đối với nắp hố ga / hố thu cấp D400, E600 và F 900 sẽ là 100 mm. Đối với loại nắp hố ga D 400, nếu khung được làm bằng gang hoặc thép và có cơ cấu neo thì độ dày của khung có thể giảm xuống 75 mm.

5.18. Về vẻ bề ngoài

Nắp hố ga/hố thu và song chắn rác phải không có khuyết tật ảnh hưởng đến chức năng của chúng theo tiêu chuẩn nắp hố ga

5.19. Về khả năng chịu tải

Đặt tải trọng thử FT theo công bố nhà sản xuất theo các cấp như hình dưới đây. Tiến hành phép thử này sau khi thử độ biến dạng vĩnh viễn  – gia tải với tốc độ 1-5 kN/s đến khi đạt tải trọng thử, và duy trì chúng trong 30s. Mẫu không nứt, vỡ và tách lớp thì sẽ được đánh giá đạt yêu cầu theo tiêu chuẩn.

► Mua Nắp Hố Ga ở Đâu? Mua Lưới Chắn Rác ở Đâu?

5.20. Về độ biến dạng vĩnh viễn

Áp tải trọng thử FP=2/3FT, gia tải với tốc độ 1-5 kN/s đến khi đạt tải trọng FP theo yêu cầu thì dừng, sau đó tiến hành 5 lần liên tiếp với cùng tải trọng thử đó. Tiếp tục đặt thước đo độ phẳng vào đo độ võng sau khi gia tải để xác định độ biến dạng vĩnh viễn của mẫu thử. Độ biến dạng vĩnh viễn của nắp hố ga/ hố thu và song chắn rác phải đảm bảo yêu cầu trong bảng dưới đây. Quan sát mẫu thử không xuất hiện vết nứt, vỡ, tách lớp và đạt độ võng sau khi gia tải thì đánh giá đạt yêu cầu tiêu chuẩn.

6. Tiêu chuẩn thiết kế hố ga thoát nước mưa

Tiêu chuẩn thiết kế kích thước một hố thoát nước thích hợp dành cho nhà ở thường nằm trong khoảng 1,2m trở lên. Ngoài ra, sẽ còn tùy thuộc vào những đoạn đường cống thoát ấy có nhiều hố ga hay không, tiêu chuẩn thiết kế có thể nhỏ hơn.

Còn độ sâu thì phải phù hợp với tiêu chuẩn nhất của hố ga thoát nước mưa là nằm trong khoảng 1m dành cho công trình nhà ở. Và trên 1m là dành cho những công trình lớn hơn như nhà máy, xí nghiệp, nhà hàng, khách sạn,…Khoảng cách thích hợp để đảm bảo hệ thống thu nước có thể hoạt động tốt là 10m giữa các hố ga. Còn đối với nhà hàng, công ty, khách sạn,.. thì khoảng cách giữa các hố rơi vào trong khoảng từ 10 -15m.

7. Tiêu chuẩn thiết kế hố ga thoát nước thải

Theo tiêu chuẩn nắp hố ga thì độ sâu càng sâu càng tốt, vì độ sâu ảnh hưởng đến số lượng rác thải lắng đọng trong hố. Tuy nhiên tiêu chuẩn độ sâu thông thường sẽ tầm 1m trở lại. Còn khoảng cách giữa các hố ga thì cứ 10m ống bạn nên đặt một hố ga. Đối với những vị trí có nhiều cút nối T hay Y thay vì lắp đặt nối T, Y thì bạn nên xây cho nó một hố ga thì hiệu quả thoát nước sẻ trở nên dễ dàng hơn

Lưu ý: Diện tích hố ga sẽ còn tùy thuộc vào công trình lớn nhỏ, vấn đề này bạn cần cân nhắc kĩ trước khi xây hố ga để tránh trường hợp đập đi xây lại.

Trên là những chia sẻ của chúng tôi về tiêu chuẩn nắp hố ga. Hy vọng đã giúp bạn tìm hiểu được thông tin cần thiết cũng như tin tưởng lựa chọn những sản phẩm tại chúng tôi.
