Nắp bể cáp thông tin là loại nắp chuyên dụng dùng để che đậy, bảo vệ các khoang ngầm (bể cáp) chứa hệ thống dây cáp như cáp viễn thông, cáp điện thoại, cáp mạng, cáp truyền hình hoặc dây điện ngầm. Thiết bị này đóng vai trò quan trọng trong việc ngăn chặn các tác động xấu từ môi trường bên ngoài, chịu tải trọng lớn từ các phương tiện giao thông và hỗ trợ thợ kỹ thuật tiếp cận hệ thống ngầm để bảo trì một cách dễ dàng.
Đặc điểm cấu tạo và phân loại
- Thiết kế cánh mở: Thường được thiết kế theo dạng cụm nắp có 2 cánh, 4 cánh hoặc 6 cánh mở riêng biệt, giúp thợ sửa chữa đóng mở dễ dàng từng phần mà không cần nhấc toàn bộ khối lượng nắp nặng lên.
- Hệ thống khóa an toàn: Do bên dưới bể cáp chứa các loại vật tư, dây cáp viễn thông có giá trị cao nên nắp bể cáp luôn có thiết kế khóa bảo vệ để chống mất trộm và ngăn chặn người không có phận sự tự ý mở nắp
Vật liệu phổ biến:
- Gang cầu/Gang xám: Có độ bền cơ học cao, chịu tải trọng cực lớn, thường lắp ở lòng đường hoặc vỉa hè nơi có xe cộ qua lại.
- Composite: Trọng lượng nhẹ hơn gang, chống ăn mòn tốt, không bị mất trộm vì không có giá trị tái chế phế liệu, màu sắc đa dạng.
- Bê tông sợi thép: Thường dùng cho các khu vực cố định hoặc công trình chi phí thấp
Quy trình lắp đặt nắp bể cáp thông tin
Việc lắp đặt nắp bể cáp thường được thực hiện đồng thời hoặc ngay sau khi hoàn thành phần cổ bể cáp bằng bê tông.
1. Chuẩn bị mặt bằng và kiểm tra
-
Vệ sinh cổ bể: Dọn sạch bùn đất, rác thải, bê tông thừa xung quanh miệng hố gas/bể cáp.
-
Đo đạc kích thước: Đảm bảo kích thước khung nắp bể cáp khớp hoàn toàn với kích thước thông thủy của cổ bể.
-
Kiểm tra cốt cao độ: Xác định độ cao hoàn thiện của mặt đường hoặc vỉa hè để định vị cao độ đặt khung nắp, tránh việc nắp bị cao hơn hoặc thấp hơn mặt đường sau khi thảm nhựa/lát gạch.
2. Định vị và đổ bê tông lót nền
-
Rải vữa định vị: Rải một lớp vữa mác cao (thường là bê tông mác M200 hoặc M300) dày từ 2 cm đến 5 cm lên bề mặt cổ bể để làm phẳng.
-

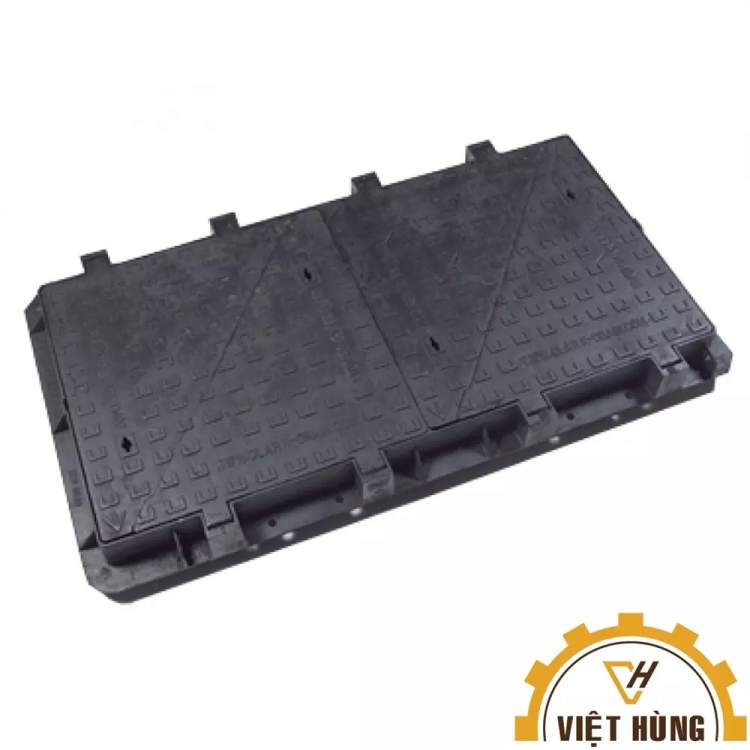

Đặt khung nắp: Cẩu hoặc khênh khung nắp đặt vào đúng vị trí. Căn chỉnh bằng thước thủy kính (thước nivo) sao cho khung nằm hoàn toàn trên một mặt phẳng và bằng cốt cao độ thiết kế.
6264_750x750%20(1).jpg)
3. Cố định và đổ bê tông khóa khung
-
Đổ bê tông cố định: Đổ bê tông bao quanh phần chân chân vịt (các lỗ neo) của khung nắp bể cáp. Bê tông phải được đầm dùi thật kỹ để điền đầy vào các khe hở phía dưới đáy khung, tránh tạo ra các khoảng rỗng (tổ ong) gây nứt gãy sau này.
-
Bảo dưỡng bê tông: Che đậy cẩn thận và tưới nước bảo dưỡng bê tông trong vòng ít nhất 3 ngày trước khi cho phép các phương tiện giao thông di chuyển qua.
4. Lắp cánh nắp và nghiệm thu
-
Lắp các cánh nắp: Sau khi bê tông khóa khung đã đạt cường độ, tiến hành lắp đặt từng cánh nắp (2, 4 hoặc 6 cánh) vào các khớp bản lề trên khung.
-
Kiểm tra độ khít: Đóng thử toàn bộ nắp để kiểm tra độ khít, độ phẳng giữa các cánh và độ êm (không bị bập bập khi đè lực lên).
-
Khóa an toàn: Kiểm tra hệ thống khóa bảo vệ xem có hoạt động trơn tru hay không.
Quy trình bảo trì nắp bể cáp thông tin
Nắp bể cáp cần được kiểm tra định kỳ (thường là 6 tháng hoặc 1 năm một lần) để kịp thời phát hiện nguy cơ mất an toàn.
-
Vệ sinh khe nắp: Dùng dụng cụ chuyên dụng cạo sạch đất cát, sỏi đá bám dính ở các khe giữa cánh nắp và khung. Nếu để đất cát tích tụ quá nhiều, nắp sẽ bị kẹt hoặc khi xe đi qua sẽ gây ra tiếng ồn lớn.
-
Bôi trơn bản lề và ổ khóa: Sử dụng mỡ bò hoặc dầu chống rỉ (như RP7) tra vào các vị trí bản lề mở cánh và cơ cấu khóa nhằm chống kẹt, giúp thợ kỹ thuật dễ dàng mở nắp khi cần ứng cứu thông tin.
-
Kiểm tra vết nứt gãy: Quan sát bề mặt nắp (đặc biệt là nắp bằng gang hoặc composite) xem có xuất hiện vết nứt chân chim hoặc biến dạng do xe quá tải hay không. Nếu phát hiện nắp bị nứt lớn, phải tiến hành thay thế ngay để tránh tai nạn giao thông.
-
Xử lý sụt lún xung quanh: Kiểm tra phần bê tông tiếp giáp giữa khung nắp và mặt đường. Nếu có hiện tượng bong tróc, sụt lún, cần đục bỏ phần bê tông cũ và đổ lại bằng bê tông mác cao hoặc bù nhựa đường.
